汇编基础内容，数据的表示与寻址方式

数据格式

由于是由 16 位体系结构扩展成 32 位的，Intel 使用术语“字(word)”表示 16 位数据类型。因此，我们称 32 位为“双字(double words)”，称 64 位数为“四字(quad words)”。下表给出了 C 语言基本数据类型对应的 x86-64 表示。标准 int 值存储为双字(32 位)。指针(在此使用 char * 表示)存储为 8 字节的四字，64 位机器本来就预期如此。x86-64 中，数据类型 long 实现为 64 位，允许表示的值范围较大。x86-64 指令集同样包含完整的针对字节、字和双字的指令。

C 声明	Intel 数据类型	汇编代码后缀	大小(字节)
char	字节	b	1
short	字	w	2
int	双字	l	4
long	四字	q	8
char *	四字	q	4
float	单精度	s	4
double	双精度	l	8

表-1 C 语言类型在 x86-64 中的大小。在 64 位机器中，指针长 8 字节

浮点数有两种形式：单精度、双精度。历史上还有过 80 位的浮点格式全套运算。在 C 语言中可以使用 long double 来进行声明。不过实现的硬件不如单双精度运算的高效。

访问信息

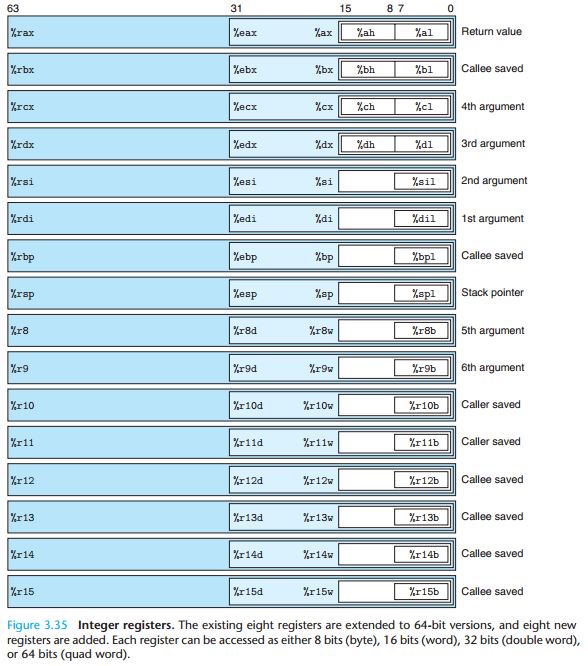

一个 x86-64 的中央处理单元(CPU)包含一组 16 个存储 64 位值的通用目的寄存器。它们用来存储整数数据和指针。下图显示了这些寄存器：

操作数指示符

大多数指令有一个或多个操作数(operand)，指示出执行一个操作中要使用的源数据值，以及放置结果的目的位置。x86-64 支持多种操作数格式，如表-2 所示。源数据值可以以常数形式给出，或是从寄存器或内存中读出。结果可以存放在集群其或内存中。因此各种不同的操作数可能性分为三种：

立即数(immediate)：用来表示常数值。在 ATT 格式的汇编代码中，立即数的书写方式是‘\$’后跟一个用标准 C 表示法表示的整数。例如\$-577 或 \$0x1F。不同的指令允许的立即数范围不同，汇编器会自动选择最紧凑的方式进行数值编码。
寄存器(register)：它表示某个寄存器的内容，16 个寄存器的低位 1 字节、2 字节、4 字节或 8 字节中的一个作为操作数，这些字节数分别对应 8 位、16 位、32 位或 64 位。在表-2 中，我们用符号 $r_a$ 来表示任意寄存器 $a$，用引用 $R[r_a]$ 来表示它的值，这是将寄存器集合看作一个数组 $R$，用寄存器标识符作为索引。
内存引用：它根据计算出来的地址(常称作有效地址)访问某个内存位置。因为将内存看成一个很大的字节数组，我们用符号 $M_b[Addr]$ 表示对存储在内存中从 $Addr$ 开始的 $b$ 个字节值的引用。为了简便，我们通常省去下标 $b$，

如下表唆使，有多种不同的寻址方式，允许不同形式的内存引用。表中底部用语法 $I_{mm}(r_b,r_i,s)$ 表示的是最常用的形式。这样的引用有四个组成部分：

立即数偏移 $I_{mm}$
基址寄存器 $r_b$
变址寄存器 $r_i$
比例因子 $s$，$s\in\lbrace 1,2,4,8 \rbrace$

基址和变址寄存器必须是 64 位的寄存器。有效地址被计算为 $I_{mm}+R[r_b]+R[r_i]·s$。引用数组元素时，会用到这种通用形式。其他形式都是这种形式的特殊情况，只是省略了某些部分。正如我们所见，引用数组和结构元素时，比较复杂的寻址模式是很有用的。

类型	格式	操作数值	名称
立即数	$\$I_{mm}$	$I_{mm}$	立即数寻址
寄存器	$r_a$	$R[r_a]$	寄存器寻址
存储器	$I_{mm}$	$M[I_{mm}]$	绝对寻址
存储器	$(r_a)$	$M[R[r_a]]$	间接寻址
存储器	$I_{mm}(r_b)$	$M[I_{mm}+R[r_b]]$	(基址+偏移量)寻址
存储器	$(r_b,r_i)$	$M[R[r_b]+R[r_i]]$	变址寻址
存储器	$I_{mm}(r_b,r_i)$	$M[I_{mm}+R[r_b]+R[r_i]]$	变址寻址
存储器	$(,r_i,s)$	$M[R[r_i]·s]$	比例变址寻址
存储器	$I_{mm}(,r_i,s)$	$M[I_{mm}+R[r_i]·s]$	比例变址寻址
存储器	$(r_b,r_i,s)$	$M[R[r_b]+R[r_i]·s]$	比例变址寻址
存储器	$I_{mm}(r_b,r_i,s)$	$M[I_{mm}+R[r_b]+R[r_i]·s]$	比例变址寻址

表-2 操作数格式。操作数可以表示立即数(常数)值，寄存器值或是来自内存的值。比例因子 s 必须是1、2、4 或者 8
